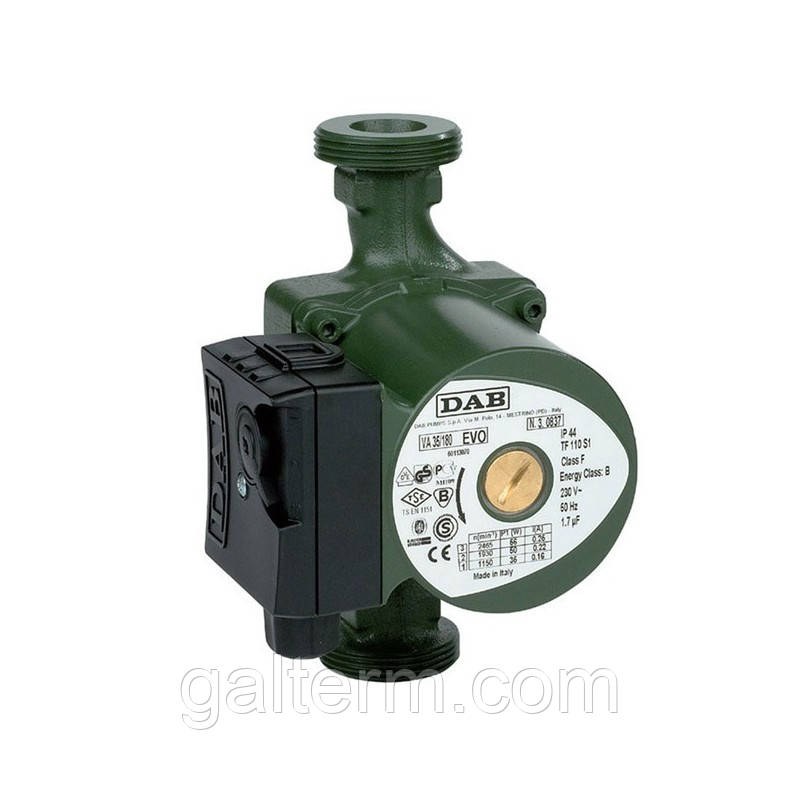

Насос циркуляційний DAB VA 35/180 EVO

Циркуляційні насоси з мокрою ротором DAB VA, DAB VB, DAB VD розроблені спеціально для індивідуальних систем опалення та кондиціонування.

VA - одиночний з різьбовими патрубками.

VB - одинарний з овальними фланцями.

VD - здвоєний з фланцями.

Робочий діапазон. Продуктивність: від 0,5 до 4,2 м3/год, напір: до 6,3 м водяного стовпа.

Максимальний робочий тиск: 10 бар.

Перекачувана рідина. Склад: чиста, без твердих включень і мінеральних масел, не в'ється язка, хімічно нейтральна, за характеристиками аналогічна води (макс зміст гліколю - 30%).

Температура: від -10°C до +110°C.

Основні матеріали. Гідравлічний корпус - чавун, робоче колесо - технополімер, ротор - нержавіюча сталь, ущільнення - EPDM.

Особливості. Підшипники двигуна змащуються рідиною, що перекачується. Двигун не вимагає додаткового захисту від перевантаження. Три швидкості обертання двигуна. Здвоєні моделі мають вбудований зворотний клапан.

Монтаж. Вал двигуна строго в горизонтальному положенні.

Стандартний електроживлення: 1x230 Ст.

Ступінь захисту: IP 44.

Клас ізоляції: F.

Поради щодо підбору циркуляційних насосів для систем опалення.

1. Продуктивність циркуляційного насоса (подання) повинна відповідати тепловій потужності тієї частини системи опалення, яку цей насос обслуговує. Необхідну продуктивність насосу можна оцінити за формулою:


   Q = 0,86 * P / dT,

   • Q - подача насоса куб. м / Рік.,
   • P - теплова потужність (кВт),
   • dT - різниця температур теплоносія в прямій та зворотній магістралі.



2. Напір циркуляційного насоса при заданій продуктивності (Дивися параграф 1) повинен бути не нижче гідравлічного опору системи опалення. Точній розрахунок гідравлічного опору системи досить складний і вимагає відповідної підготовки. Для грубої оцінки необхідного напору насосу можна використовувати таку формулу:


   H = N * K,

   • N - кількість рівнів будівлі,
   • K - усереднені гідравлічні втрати на один рівень будівлі і рівні 0,7 - 1,1 м. в. с. при двотрубній системі опалення та 1,16 - 1,85 м. в. с. при колекторній» системі опалення.



3. Вибір циркуляційного насосу необхідно виробляти так, щоб «робоча точка» системи перебувала в середній третині графіка гідравлічної кривої.
4. Монтаж циркуляційного насоса системи опалення з «мокрою» ротором повинен обов'язково відповідати таким вимогам:
   • Вал двигуна насоса повинен бути розташований горизонтально. Це необхідно для того щоб теплоносій (він же є мастилом) міг вільно надходити до обох підшипників ротора.
   • Клемна коробка насоса повинна бути розташована зверху або збоку. Це необхідно для того щоб конденсат який може утворюватися на корпусі насоса не потрапив всередину клемної коробки.
5. При першому пуску насоса або у разі тривалого його простою необхідно:
   • відкрутити латунний гвинт в центрі двигуна насосу. Це необхідно для видалення повітряної пробки.
